管式螺旋輸送機概述：

管式螺旋輸送機視頻——輸送化工粉

管式螺旋輸送機為圓管式，有LS、GX兩種類型，可以分為水平、傾斜輸送，其材質可以分為：碳鋼、不銹鋼兩種，管式螺旋輸送機輸送方向可逆向，也可同時向相反兩個方向輸送，輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業，通過裝卸閘門可調節物料流量。大漢管式螺旋輸送機適合適宜水平和小傾角布置，傾角以不超過15°為宜，如傾斜角度過大請選用GX系列螺旋輸送機，或與我公司技術部門聯系進行單獨設計。

管式螺旋輸送機是一種常見的輸送設備，通常用于水泥、顆粒狀物料、粉末等在工業生產中的輸送和搬運。這種設備由螺旋葉片和管道組成，通過螺旋葉片的旋轉，將物料沿著管道輸送到目的地，在實際應用中，可以根據物料的特性和輸送要求進行定制設計，以滿足不同行業的需求。

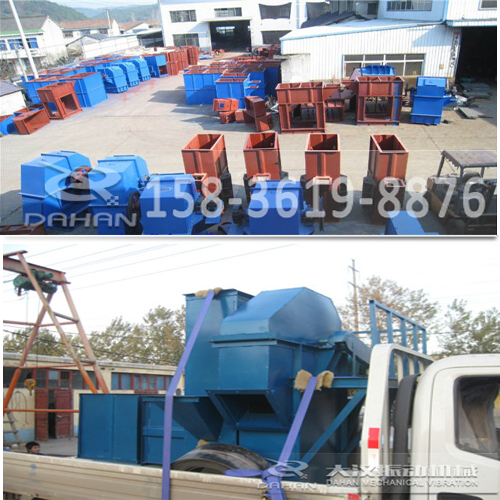

圖片實拍:

管式螺旋輸送機應用范圍:

螺旋輸送機是工農業各部門機械化運輸工作的主要機組，可使運輸工作減輕勞動強度，提高工作效率，應用范圍很廣。適用于各行業，如建材、化工、電力、冶金、煤炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等，物料溫度小于200℃。螺旋機不適于輸送易變質的、粘性大的、易結塊的物料。

管式螺旋輸送機的特點:

管式螺旋輸送機結構簡單，其高速的輸送能力和設計合理的螺旋體使其具有出色的輸送效率，同時可以適應不同的輸送距離和角度，包括水平、傾斜或垂直輸送，是許多行業中不可或缺的重要設備之一。

1、整機體積小、轉速高、確?？焖倬鶆蜉斔?。

2、每小時輸送量可達142立方，單機輸送長度可達60米。

3、輸送過程中可對物料進行混合、攪拌、加熱和冷卻。

3、出料端設有清掃裝置，進出料口位置布置靈活。

5、密封性好、外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好。

管式螺旋輸送機的工作原理:

管式螺旋輸送機利用螺旋體的旋轉運動將物料從進料口輸送至出料口，通過物料與螺旋葉片之間的相互作用，實現了快速、穩定的物料輸送過程。這種輸送方式適用于各種顆粒狀、粉狀或塊狀物料的輸送，具有操作簡單、結構緊湊、輸送效率高等優點，被廣泛應用于工業生產中的物料輸送環節。

LS型螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

管式螺旋輸送機技術參數：

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

管式螺旋輸送機安裝示意圖:

管式螺旋輸送機安裝時需要經過一系列步驟來確保其正常運行。安裝過程通常包括準備工作、安裝支架、安裝輸送機主體、連接電源和控制系統、調試和測試、進行安全檢查與培訓，以及運行和監控等環節。

1. 準備工作是確保安裝現場符合要求，清潔平整，并準備好所需的安裝工具和設備。

2. 安裝支架是搭建支撐結構，確保支架穩固、垂直，符合輸送機的安裝要求。

3. 將輸送機主體提升至安裝位置，與支架對齊并固定，確保其穩固安全。

4. 連接電源和控制系統是將輸送機的電源線連接到電源系統，并連接控制系統以確保輸送機正常運行。進行必要的電氣接線和調試工作，確保輸送機的各部件正常運行。

5. 進行調試和測試，檢查各部件是否安裝正確，調整參數以適應實際生產需求。

6. 安裝完成后，進行安全檢查，確保輸送機符合安全標準。

管式螺旋輸送機的尺寸：

管式螺旋輸送機整機布置形式:

一臺螺旋輸送機通常由螺旋機本體、進出裝置、驅動裝置三大部分組成。

螺旋機本體由頭節、中間節、尾節三種組成。一般情況下,出廠總裝時將中間節按長度長短依次排列,長的中間節靠近頭節，相同 長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。

在頭節內裝有支推軸承承受軸向力，在中間節和尾節內裝有用軸承支承螺旋軸，此外，在尾節內還裝有可軸向移動的徑向軸承以補 償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋和帶式螺旋、葉片式螺旋葉。各螺旋軸之間采用法蘭式聯接， 保證了聯接軸的互換性，便于維修。

機蓋為瓦片式并用蓋扣夾緊在機殼上，若需改進密封性能，用戶可自行在機蓋與機殼間加防水粗帆布。

進、出料裝置有進料口,方型出料口，手推式出料口，齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進、出料口 位置時應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。

驅動裝置有ZQ系列減速器+Y系列電動機，YTC齒輪減速電機兩種。

管式螺旋輸送機廠家:

大漢管式螺旋輸送機廠家采用優質材料制造，確保產品質量和穩定性。我們的管式螺旋輸送機圓管直徑由100mm～1250mm，有圓管式，有LS、GX兩種類型可選擇，可分為水平、傾斜、垂直輸送粉狀、顆粒狀及小塊狀物料，外殼采用無縫鋼管制作，密封性好，出料端設有清掃裝置，不易卡料，輸送量一小時可達到1423，輸送長度有40-70米之間，有軸管式螺旋輸送機角度可達45°左右，無軸管式螺旋輸送機角度在30°左右，其材質可以分為：碳鋼、不銹鋼兩種，管式螺旋輸送機輸送方向可逆向，也可同時向相反兩個方向輸送，輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業。價格一般在3200元起，另外我們也提供定制服務，以滿足客戶特殊需求。無論是輸送距離、輸送量還是特殊物料的輸送，我們都可以為您提供專業的解決方案和優質的產品。
