帶角度螺旋輸送機產品介紹

帶角度螺旋輸送機，又稱傾斜螺旋輸送機或螺旋提升機，是一種利用螺旋葉片旋轉將物料沿固定軌道向上輸送的機械裝置。它是一種連續輸送裝置，適用于輸送粉狀、顆粒狀和小塊狀的散料，如水泥、熟料、石灰石、煤粉、糧食、化肥、沙子、水泥熟料、礦石粉等。

1-90°的大角度螺旋輸送機都有，大的是90°，但角度越大，速度就要越快。速度快了，功率相應也要加大的選用的型號不同傾角不同。還可以前面加段水平螺旋，我們做垂直90度的，但同一個螺旋輸送機，角度越大，輸送能力相應越下降。這個不止要考慮轉速的提高，還要考慮物料受離心力的作用附著在外殼上，轉速是有上限的，就是螺旋的升力有限，高了就不行了。另外，螺旋給料機可以做多個進料口，也可以做多個出料口。但是，出料口必須要做氣動閘板閥。

帶角度螺旋輸送機的結構與水平螺旋輸送機基本相同，但增加了傾斜的輸送管和支撐架。輸送管的傾斜角度一般在15°～60°之間，根據物料的輸送量、輸送距離和物料的特性來確定。

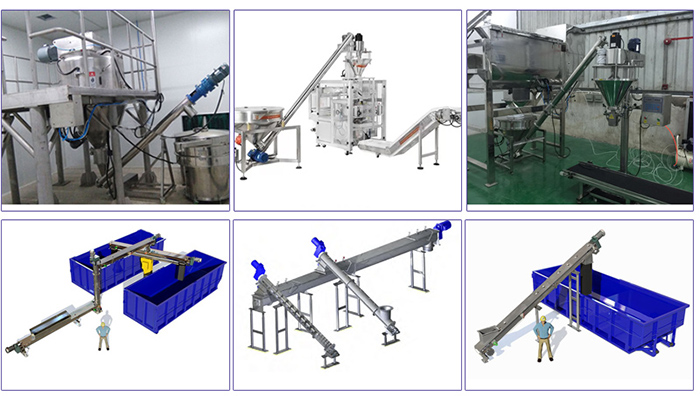

帶角度螺旋輸送機應用范圍

帶角度螺旋輸送機被廣泛使用在各種工業部門，如建材、電力、化工、冶金、煤炭、鋁鎂、機械、輕工、糧食及食品行業；適用于水平、傾斜或垂直輸送，輸送粉狀、粒狀和小塊狀物料、如水泥、煤粉、糧食、化肥、灰渣、砂子等，物料溫度200℃以下。螺旋輸送機不宜輸送易變質的、粘性大的、易結塊的物料，因為這些物料在輸送時會粘結在螺旋上，并隨之旋轉而不向前移動或者在吊軸承處形成物料的積塞，而使螺旋機不能正常工作。

糧食加工：帶角度螺旋輸送機可用于輸送谷物、面粉、糠麩等糧食和糧食副產品，用于儲存、加工和包裝過程中的物料輸送。

化工工業：在化工行業中，帶角度螺旋輸送機可用于輸送粉末、顆粒、顏料、化工添加劑等物料，用于生產過程中的物料搬運和混合等操作。

建筑材料：在建筑材料行業中，帶角度螺旋輸送機可用于輸送水泥、石灰、沙子、石子等物料，用于混凝土攪拌站、石料加工廠和建筑工地等場景中的物料輸送。

粉煤灰處理：在電力行業和熱電廠中，帶角度螺旋輸送機可用于輸送粉煤灰和煤灰等固體廢物，用于廢棄物處理和回收利用過程。

食品加工：帶角度螺旋輸送機可用于輸送粉末、顆粒、餅干、糖果等食品原料和成品，在食品加工廠和食品包裝線中起到物料輸送和轉運的作用。

礦山和礦石加工：在礦山和礦石加工領域，帶角度螺旋輸送機可用于輸送礦石、礦粉、尾礦等物料，用于礦石選礦、煉金和尾礦處理等過程。

帶角度螺旋輸送機工作原理

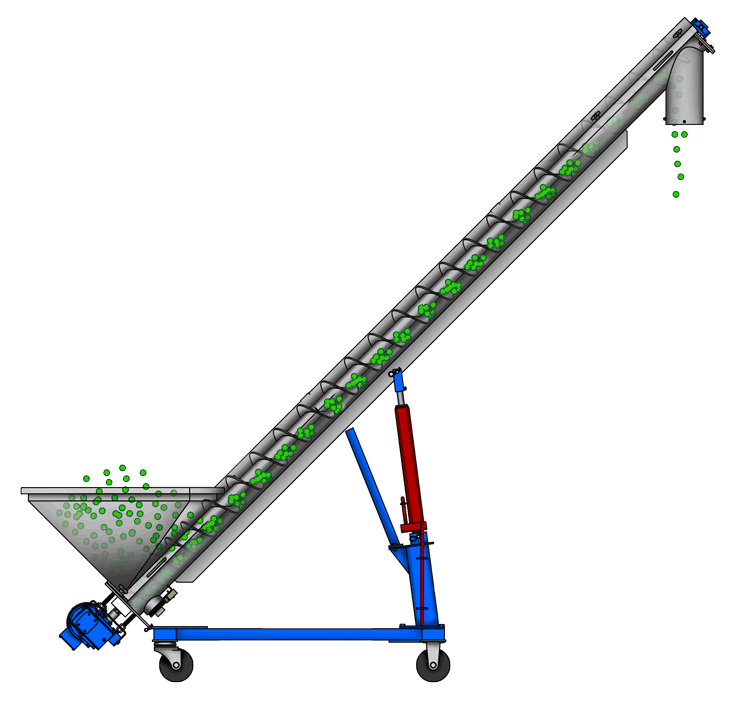

帶角度螺旋輸送機是通過螺旋螺桿的旋轉運動將物料從一個點輸送到另一個點的裝置。下面是帶角度螺旋輸送機的工作原理：

當螺旋軸轉動時，由于物料的重力及其與槽體壁所產生的摩擦力，使物料只能在葉片的推送下沿著輸送機的槽底向前移動，其情況好像不能旋轉的螺母沿著旋轉的螺桿作平移運動一樣。物料在中間軸承的運移，則是依靠后面前進著的物料的推力。所以，物料在輸送機中的運送，完全是一種滑移運動。為了使螺旋軸處于較為有利的受拉狀態，一般都將驅動裝置和卸料口安放在輸送機的同一端，而把進料口盡量放在另一端的尾部附近。 旋轉的螺旋葉片將物料推移而進行輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。

1、進料：物料從進料口進入螺旋管道?？梢酝ㄟ^提供的進料裝置或手動將物料投入進料口。

2、旋轉運動：啟動傳動裝置（通常由電動機驅動），使螺旋螺桿開始旋轉。螺旋螺桿的旋轉運動會推動物料向前移動。

3、輸送過程：在螺旋螺桿的旋轉推動下，物料沿著螺旋管道向前移動。螺旋螺桿的螺旋形狀使物料沿著螺旋線方向向上或向下移動，取決于輸送機的傾斜角度。

4、出料：當物料達到出料口時，它會被推出輸送機，完成輸送過程。出料口可以直接將物料釋放到目標位置，或者連接到其他設備或輸送系統中。

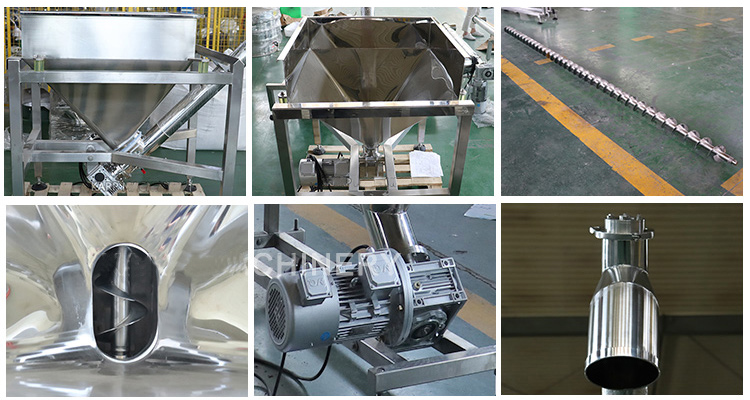

帶角度螺旋輸送機結構

具體的帶角度螺旋輸送機的組成結構會根據不同的制造商、型號和應用需求而有所差異。一下是它的主要組成結構：

螺旋螺桿：螺旋螺桿是輸送機的核心組件，通常由金屬制成，具有螺旋形狀。它旋轉以推動物料在輸送過程中前進。螺旋螺桿可以是實心的或中空的，中空螺旋螺桿可以用于在輸送過程中提供額外的冷卻或加熱。

螺旋管道：螺旋管道是螺旋螺桿的外殼，用于容納螺旋螺桿并保持物料在輸送過程中的流動性。

傳動裝置：傳動裝置用于驅動螺旋螺桿的旋轉運動。它通常由電動機、減速器和聯軸器組成。

進料口和出料口：進料口是物料進入輸送機的位置，通常位于輸送機的一端。出料口是物料從輸送機出來的位置，通常位于輸送機的另一端。進料口和出料口的位置和尺寸可以根據具體的應用需求進行調整。

支撐架：支撐架用于支撐和穩定輸送機的結構。它通常由鋼制或鋁制構成，具有足夠的剛性和穩定性。

帶角度螺旋輸送機應用特點

結構簡單、橫截面尺寸小、密封性好、工作可靠、制造成本低，便于中間裝料和卸料，輸送方向可逆向，也可同時向相反兩個方向輸送。輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業。通過裝卸閘門可調節物料流量。但不宜輸送易變質的、粘性大的、易結塊的及大塊的物料。輸送過程中物料易破碎，螺旋及料槽易磨損。單位功率較大。使用中要保持料槽的密封性及螺旋與料槽間有適當?shù)拈g隙。

1.適用于顆粒、粉末、顆粒狀物料等的輸送，如谷物、化肥、水泥、礦石等。

2.可以設計成水平輸送或帶有一定角度的斜向輸送，根據實際需要進行調整。

3.通常由螺旋、管道和電機等基本部件組成，結構相對簡單，易于安裝和維護。

4.輸送過程中可以根據需要進行控制，具有較高的輸送效率和節能特性。

5.廣泛應用在糧食加工、化工、建筑材料、冶金等行業中被廣泛應用于物料的輸送。

6.可以根據客戶的具體要求定制不同規格和材質的帶角度螺旋輸送機。

帶角度螺旋輸送機型號及參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

帶角度螺旋輸送機廠家

大漢螺旋輸送機廠家是一家專業從事螺旋輸送機設計、制造和銷售的公司。多年來，我們致力于為各行各業提供高質量、可靠的輸送解決方案。作為行業領先的廠家，我們以創新、質量和客戶滿意度為核心價值，贏得了廣泛的認可和信賴。
