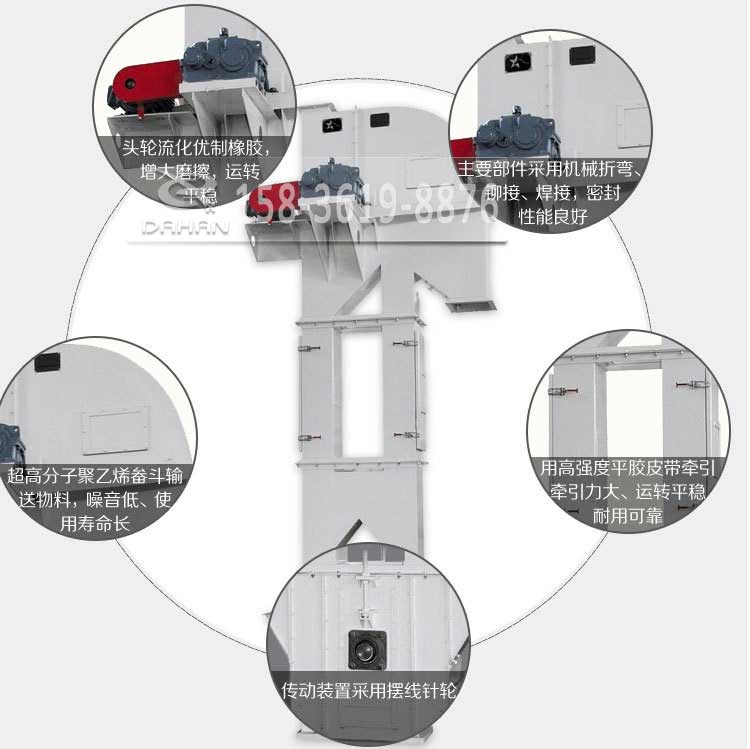

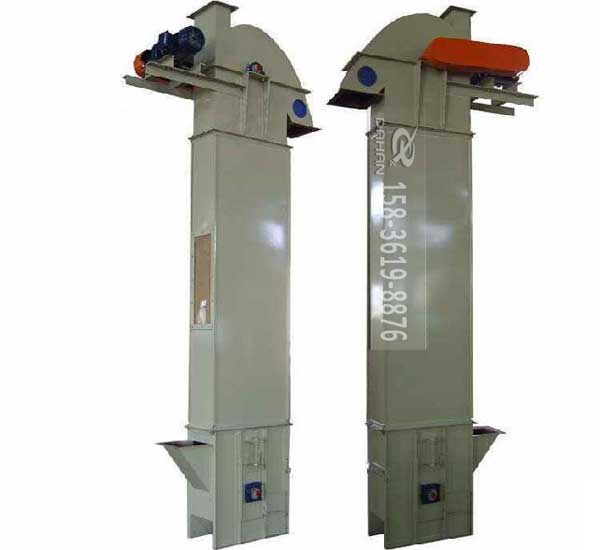

GTD系列斗式提升機

GTD斗式提升機產品概述：

繼TD型、TH型斗式提升機在各行業得到廣泛應用之后，我廠根據國內廣大市場的需求，在保持TD型TH型提升機原先的各項優點和性能的基礎上，生產出了GTD型、GTH型斗式提升機。

GTD斗式提升機特點與用途：

1、GTD與GTH型斗式提升機具有輸送量大、提升高度高、運行平穩、使用壽命長等特點。適用較干的散狀物料垂直輸送，可廣泛地應用于建材、化工、煤炭、電力、港口運輸?shù)刃袠I(yè)的物料運輸系統。

2、GTD型為膠帶式、以EP輸送帶和鋼絲繩芯膠帶為牽引件。GTH型為環鏈?zhǔn)?，以高強度環鏈為牽引件，該鏈條按GB/T12718－91《礦用高強度圓環鏈》制造。

本設備有兩種料斗。

bd和dh型，這是一種深型斗，一般適用于輸送干燥、松散、易于拋出、流動性好的物料，如水泥、煤塊、碎石、糧食等物料。

ad和ah型是一種比深斗淺的斗，它適用于流動性差一些。稍有濕的物料，如砂、煤、化工原料等。

3、本機的頭尾部及中部機殼作了密封處理，物料及粉塵極少外溢，極少造成環境污染。

4、本機為混合或重力卸料，掏取式喂料。

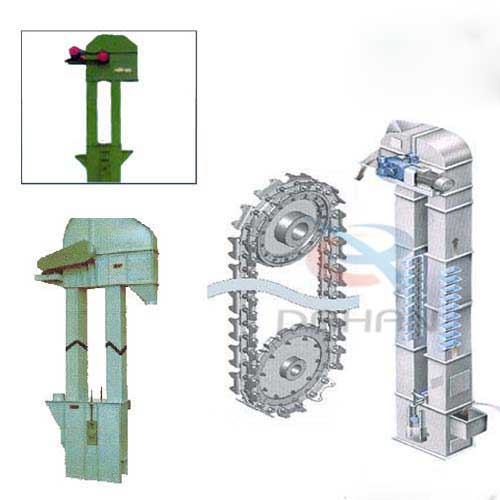

5、GTH型上輪為組裝式鏈輪、輪緣用高強度鋼螺栓聯在輪體上，在鏈輪磨損后，只需要換輪緣，維修方便，節省原材料，降低維修費用。下輪改為凸緣輪，改變了原雙鏈輪成本高，易脫鏈的缺陷。

6、GTD型上輪采用斜邊光輪、該輪具有自定心的作用，可避免輸送帶跑偏。

7、本機型在下部設有料位器和速度控制器，用戶可根據需要造取，以達到電自動控制的目的。

8、本機漲緊裝置有兩種，對于提升高度不大于25m高的機型，一般選用絲桿漲緊，對于提升高度大于25m的機型，選用重力漲緊，特殊要求，用戶訂貨時請說明。

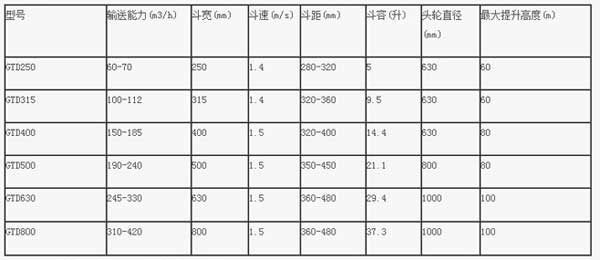

GTD型斗式提升機技術參數表：

GTD型斗式提升機配ad型斗輸送能力表：

斗寬mm		160	200	250	315	400	500	630	800	1000	1250	1600
料斗容積（L）		2.6	4.1	6.5	10	16	25	40	61	102	161	255
>輸送量m3/h	φ=100%	45	60	95	135	210	290	460	655	1050	1500	2080
	φ=75%	34	45	71	101	158	218	345	491	788	1125	1560
大提升高度m		70	70	70	70	70	70	70	70	70	70	70

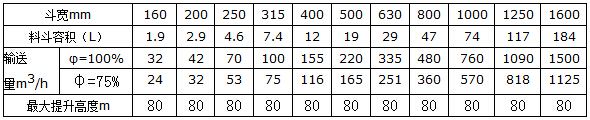

GTD型斗式提升機配bd型斗輸送能力表：

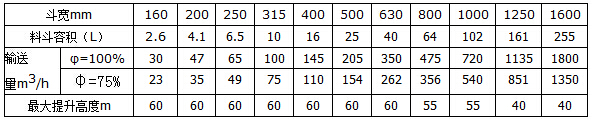

GTD型斗式提升機配ah型斗輸送能力表：

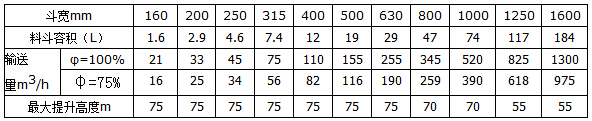

GTD型斗式提升機配bh型斗輸送能力表：

注：表中料斗容積為盛水溶積，物料容重為r=1t/m3大提升高度指提升機的軸距C。
