環鏈斗式提升機結構

發布時間：2022-12-26 14:17:43作 者：大漢機械瀏覽次數：次

環鏈斗式提升機是一種輸送機械，通常采用一系列均勻固定在環形牽引鏈的斗，從低處到高處連續提升散裝或破碎的物料。本文將為您詳細講解環鏈斗式提升機結構。

環鏈斗式提升機結構組成

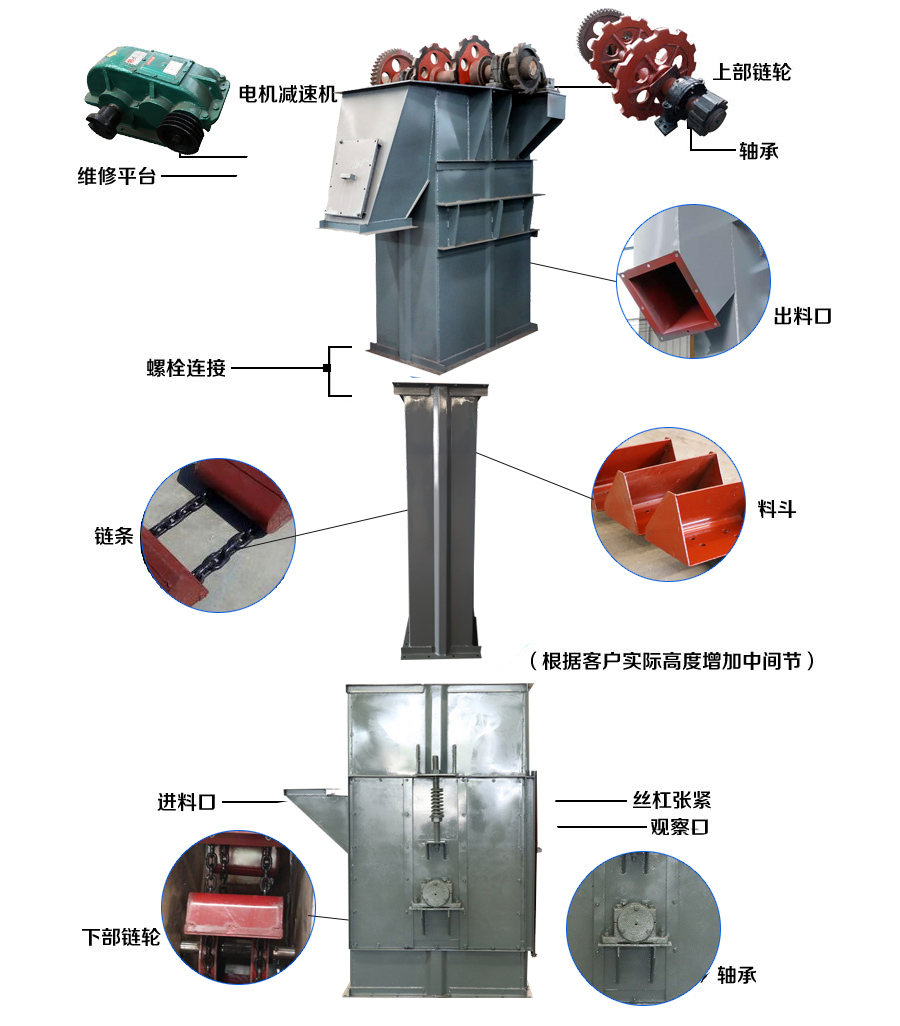

環鏈斗式提升機主要由驅動裝置、殼體、環鏈、料斗和檢修平臺組成。其主要結構特點如下：

1、驅動裝置

主動軸部件，減速機、連軸器、電機等組裝成一體。

2、殼體

采用彎板焊接組裝而成，具有重量輕、剛性好、焊接變形小等特點，大大提高了設備??的整體性能。外殼內設有多個檢修門，便于觀察鏈條和料斗運行情況，更換料斗和鏈條也很方便。

3、鏈條

采用圓環鏈條，經適當?shù)臒崽幚砗螅哂泻芨叩目估瓘姸群湍湍バ?，使用壽命長。

4、料斗

TH型環鏈斗式提升機備有兩種料斗：

ZH型（中深斗）：適合輸送濕的、結塊、較難拋出的物料， 如濕砂、型砂、化肥、堿粉等

SH型（深斗）：適合輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。

5、底部

底部設有張緊裝置，確保環鏈在工作過程中有足夠的預緊力，同時，鏈輪裝置底部設有自動調心裝置，防止鏈輪張緊不均造成傾斜現象，造成設備故障。

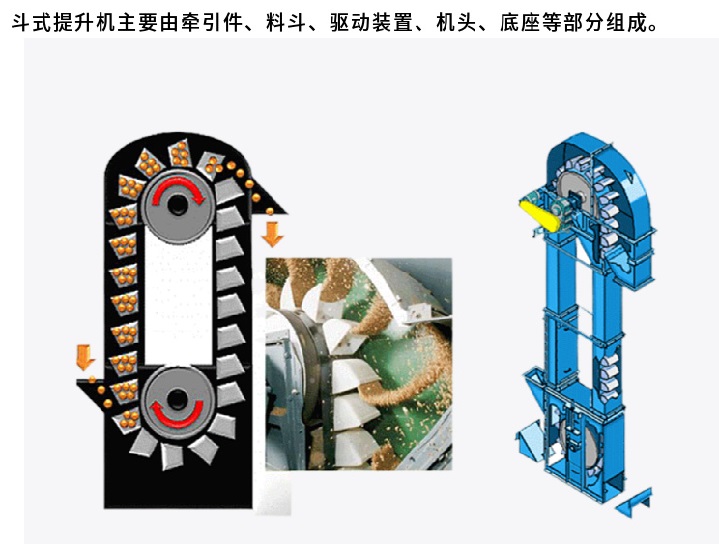

環鏈斗式提升機主要是依靠固定在鏈條上的料斗，將均勻流入尾部進料口的物料從斗式提升機尾部不間斷地提升到斗式提升機頭部，并 然后從機頭出口卸下物料，完成整個物料提升過程。適合輸送堆積密度小于1.5t/m³易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料 ，如：煤、水泥、碎石、砂子、化肥等，比普通機型提高30%以上。
